Как изготавливают льдогенератор кубикового льда

До середины 19 века единственным производителем льда была природа. Идея искусственного льда казалась смешной. Впервые искусственный лед пол...

До середины 19 века единственным производителем льда была природа. Идея искусственного льда казалась смешной. Впервые искусственный лед получил доктор во Флориде, которому нужно было лечить своих пациентов.

На разработку ушло несколько лет, но идея всё-таки была воплощена. В наше время искусственный лед уже не кажется чем-то необычным. Он просто выполняет свою функцию в ресторанах или в других местах.

Как производят льдогенераторы

Корпус и охлаждающая решетка


Сначала из нержавеющей стали вырезают детали для рамы ледового автомата, а потом и для его стенок.
корпус льдогенератора

Тем временем с медной катушки разматывается и выравнивается плоская медная заготовка.
медная катушка для решетки льдогенератора

Эта заготовка попадает в машину с острыми стальными лезвиями. Лезвия одновременно надрезают пластину и разделяют ее на нужные отрезки.
зубчатые пластины для решетки льдогенератора

Теперь из этих зубчатых пластинок соберут решётку.
пластины для решетки льдогенератора

Эта решётка является частью охлаждающего блока. Именно здесь хладагент будет охлаждать воду до такой температуры, что она будет превращаться в лед.
сборка решетки для генератора льда

Медный трубопровод – самая важная часть льдогенератора. Специальная машина сгибает трубу в форму, напоминающую серпантин.
трубка фреонопровода льдогенератора

Его впоследствии установят на заднюю стенку генератора льда. Когда хладагент будет протекать по трубе, он заберёт у воды тепло.

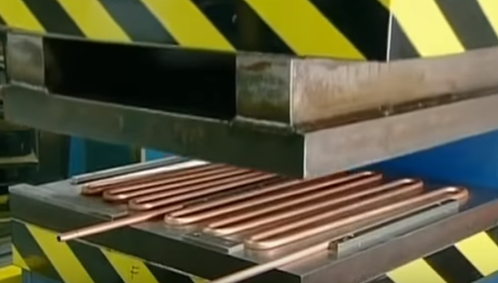

Вот этот пресс сдавливает трубу, чтобы увеличить площадь соприкосновения с охлаждающей решеткой.
сдавленная трубка для улучшения теплообмена

пресс сдавливает фреонопровод льдогенератора

После этого конструкцию помещают в моющую машину, чтобы убрать все образовавшиеся масла и оксиды.
После чистки мастер укладывает тонкий слой припоя на заднюю поверхность решетки (формы для льда). Кислый раствор будет играть роль связующего вещества.
укладка припоя на решетку для льда льдогенератора

Затем решетку кладут задней стенкой на медный трубопровод и фиксируют эту конструкцию железной решеткой.
соединение фреонопровода и решетки для льда

спайка в печи трубки испарителя и решетки для льда

После этого эту конструкцию помещают в печь, где припой растает и медная трубка соединится с задней стенкой медной решётки.
Полученную деталь помещают в ультразвуковую ванну, где высокочастотные волны удаляют нежелательные примеси.
чистка решетки льдогенератора в ультразвуковой ванне

Потом специалист просматривает качество пайки.
осмотр качества пайки

Настройка системы циркуляции хладагента

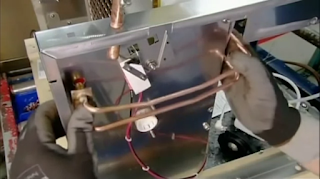

После этого он устанавливает трубки на стенках льдогенератора. По этим трубкам подводится хладагент.

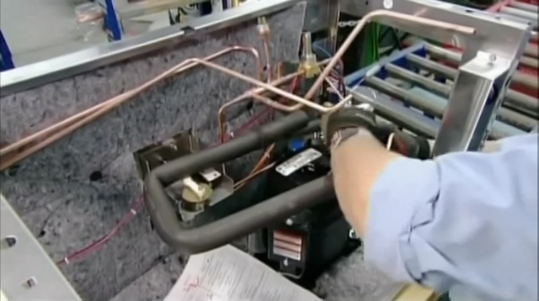

подключение компрессора к льдогенератору во время проверки на производстве

Мастер разворачивает аппарат и подсоединяет компрессор к сложной системе труб.
Компрессор будет поддерживать цикл охлаждения и замерзания, чтобы лёд изготавливался постоянно.
подключение компрессора к льдогенератору 2

подключение компрессора к льдогенератору для цикла охлаждения-заморозки

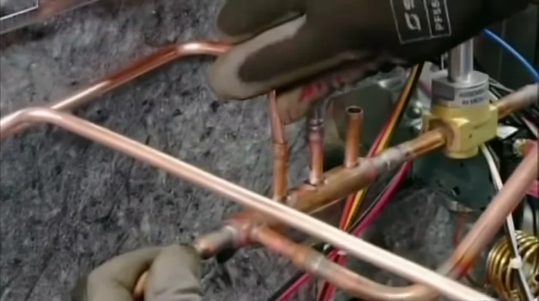

Медные трубки привариваются к наконечникам трубы.
пайка труб льдогенератора

Ставим вентилятор в льдогенератор для охлаждения фреона

В одной из стенок металлической коробки крепится вентилятор. Он втягивает в машину воздух чтобы охлаждать компрессор.
установка вентилятора на заднюю панель льдогенератора

Заправка фреоном

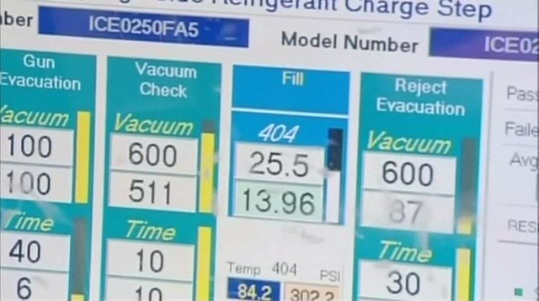

После этого в систему заливается хладагент. С помощью компьютера определяется нужное его количество.

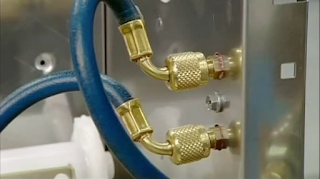

впуск хладагента в льдогенератор (1)

впуск хладагента в льдогенератор (2)

заправка льдогенератора фреоном на заводе

Сборка бункера для льда

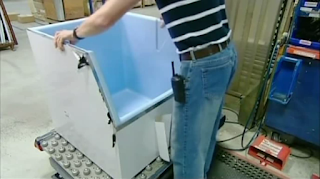

В это же время собирают пластиковые контейнер.
пластиковый бункер льдогенератора - сборка
пластиковый бункер льдогенератора

Проверка льдогенератора

Пришло время проверить льдогенератор в действии.
установленная решетка льдогенератора, в которой будет намораживаться лед

Вода равномерно стекает по медной решетке, температура которой заметно ниже температуры замерзания воды.
намораживание льда в льдогенераторе

Капля за каплей вода замерзает в ячейках решётки. В результате мы получаем аккуратные и чистые кубики льда. Почти 3 кг за 15 минут.

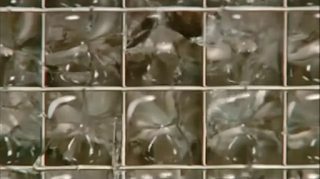

замерзший лед в решетке льдогенератора - кубиковый лед
кубиковый лед закончил намораживаться в генераторе льда

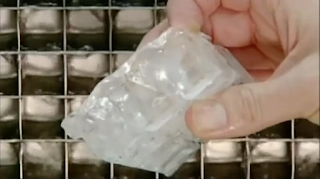

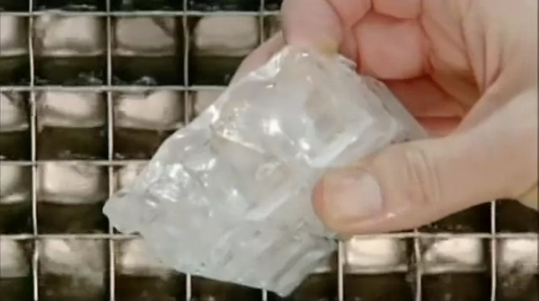

пластина льда в виде соединенных кубиков

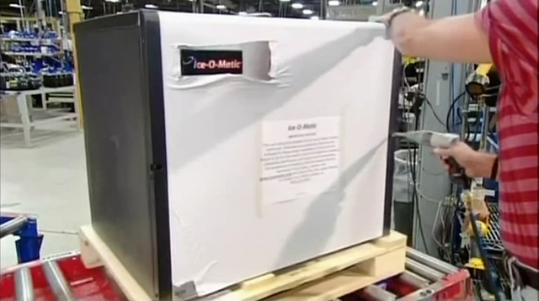

После испытания механизм закрывается передней панелью.

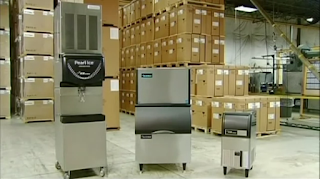

собранный льдогенератор

Дело сделано, теперь можно немного отдохнуть.
бункер ледогенератора заполнен кубиками льда

бункер ледогенератора заполнен кубиками льда
